Dobladoras de lámina CNC TMA para repetibilidad exacta en cada lote
Dobladoras de lámina CNC TMA, con doblado robotizado opcional cuando tu proceso lo requiere. El mismo ángulo y la misma medida en la pieza 1 y en la pieza 1,000, sin importar el volumen.
- Ángulos y medidas repetibles lote tras lote
- Equipos TMA según espesor y longitud de tu lámina
- Doblado robotizado para reducir manejo manual
Qué es
Doblado Robotizado: el mismo ángulo en todo el lote
El reto típico del doblado de lámina es la repetibilidad de ángulos y medidas a lo largo de un lote completo, algo difícil de sostener con prensas manuales donde cada ciclo depende del ajuste del operador. Una dobladora CNC controla el movimiento de la prensa según un programa, repitiendo el mismo doblado en cada pieza del lote.
Especificada para tu lámina
Espesor de material, longitud de doblado y volumen de producción definen el equipo TMA correcto.
Doblado robotizado opcional
Cuando el proceso lo requiere, un brazo ESTUN de la serie BD carga, posiciona y retira la pieza de la dobladora, con servo-feedback en los topes que sostiene ±0.04mm de precisión en el posicionamiento.
Manejo de material automatizado
Reduce la intervención manual en cada ciclo de doblado, sin importar el volumen del lote.
Programación por secuencia de doblado
Se ajusta al orden de los pliegues y las herramientas necesarias para cada ángulo de tu pieza.
Cambio de programa, no de máquina
Pasar de un lote a otro no requiere reconfigurar la dobladora desde cero.
Para plantas multi-referencia
Clave cuando manejas varias piezas distintas en el mismo turno sin perder tiempo en reconfiguración.
Equipo
Prensas dobladoras TMA: series FCNC y SERVO
Como integrador oficial de TMA, ofrecemos su línea de prensas dobladoras CNC serie FCNC y SERVO, con capacidades de 40 a 800 toneladas y longitudes de doblado de 1,500 a 8,000 mm, cubriendo desde piezas de gabinete hasta estructuras de gran formato.
Control CNC con compensación
El sistema de control de la prensa FCNC compensa la deflexión del bastidor durante el doblado, y el tope trasero (backgauge) programable usa un sistema servo de medición de alta robustez, ajustando parámetros con precisión y velocidad de un lote a otro.
Simulación y detección de colisiones
La unidad de control gráfico con capacidad 3D simula la secuencia de doblado y los tiempos de ciclo, y con el almacén virtual de dados detecta los puntos de colisión antes de correr la pieza real.
Ahorro energético
La tecnología servo-hidráulica de la nueva generación FCNC y SERVO reduce el consumo frente a un sistema hidráulico convencional.
Menor ruido de operación
El accionamiento servo reduce el nivel de ruido frente a las prensas hidráulicas convencionales, un punto que suma en auditorías de seguridad industrial.
Alta velocidad y repetibilidad
Mayor velocidad de trabajo sin sacrificar la precisión de ángulo y medida lote tras lote.
Cumplimiento de normativa CE
Equipos fabricados bajo directivas CE de seguridad de maquinaria, un requisito frecuente en auditorías de plantas automotrices.
Doblado de lámina
Doblado de lámina CNC: qué tonelaje pide cada espesor
El espesor de tu lámina y el largo del doblez son los dos datos que definen el tonelaje de la dobladora. En acero al carbón, con un dado de abertura de unas 8 veces el espesor, cada milímetro de espesor pide alrededor de 8 toneladas por metro de doblez.
| Espesor de lámina | Abertura del dado (V) | Fuerza por metro | Doblez de 3 m |
|---|---|---|---|
| 1.5 mm | 12 mm | ≈ 12 t | ≈ 36 t |
| 3 mm | 24 mm | ≈ 24 t | ≈ 72 t |
| 6 mm | 48 mm | ≈ 48 t | ≈ 144 t |
| 10 mm | 80 mm | ≈ 80 t | ≈ 240 t |
| 12 mm | 96 mm | ≈ 96 t | ≈ 288 t |
Valores de referencia para doblado al aire en acero al carbón. El acero inoxidable pide alrededor de 1.5 veces esa fuerza y el aluminio cerca de la mitad.
Sobre ese cálculo se deja un margen de trabajo, para que la prensa no opere siempre al límite. Por ejemplo, doblar lámina de 6 mm en piezas de 3 metros pide unas 144 toneladas, así que el equipo correcto queda alrededor de 175 a 200 toneladas. La línea de prensas dobladoras TMA que integramos va de 40 a 800 toneladas y de 1,500 a 8,000 mm de longitud de doblado, por lo que cubre desde lámina delgada para gabinetes hasta placa para estructuras de gran formato.
Cuando nos mandas el plano o una muestra de tu pieza, revisamos material, espesor, radio interior y largo de doblez, y con eso definimos el tonelaje, la longitud de la mesa y el herramental de la dobladora de lámina CNC que necesitas.
Beneficios
Qué cambia con una dobladora CNC
Repetibilidad de ángulos
El mismo ángulo y la misma medida de doblado en cada pieza del lote, sin depender del ajuste manual ciclo a ciclo.
Menos retrabajo
Reduce el rechazo por variación de ángulo, uno de los principales generadores de retrabajo en doblado manual.
Doblado robotizado opcional
Cuando el volumen lo justifica, un brazo robótico carga y retira la pieza, liberando al operador de un ciclo repetitivo. La herramienta Smart Robot-Bending controla paso a paso el proceso y reduce a cero el riesgo del operador en piezas de gran formato.
Video

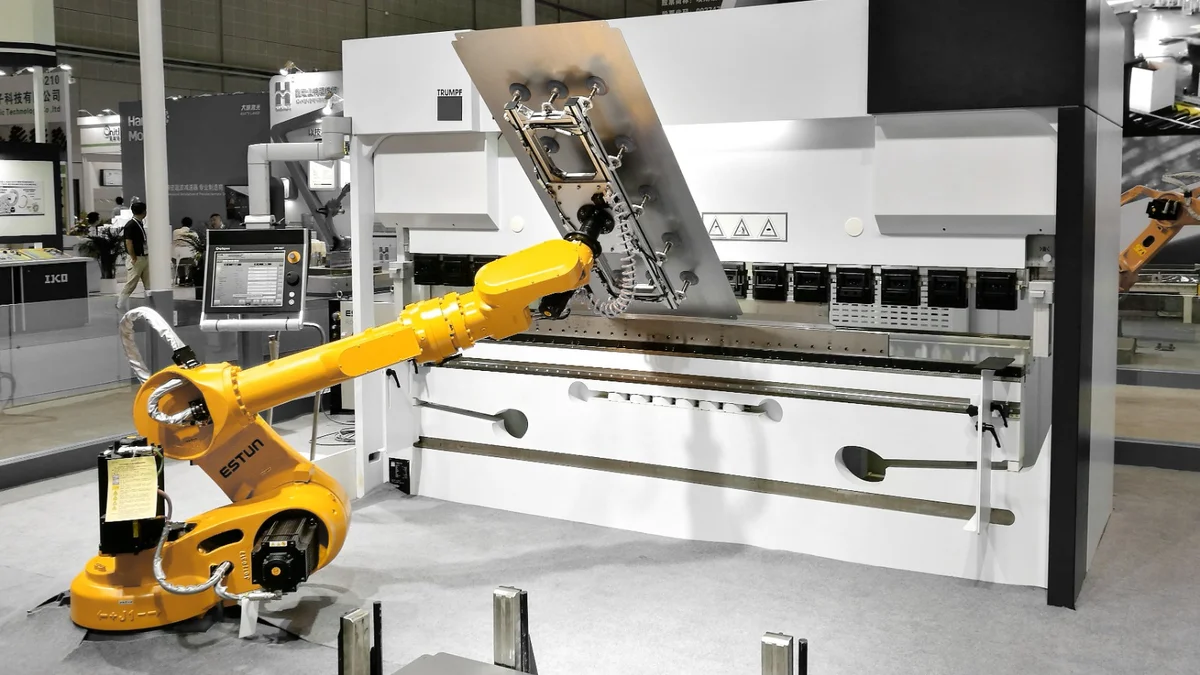

Vélo en acción: robot ESTUN alimentando una dobladora CNC
Manejo de material sincronizado con el ciclo de doblado: el robot carga la lámina, retira la pieza terminada y la apila, sin intervención manual entre ciclos.
Aplicaciones
Dónde se usan las dobladoras CNC TMA

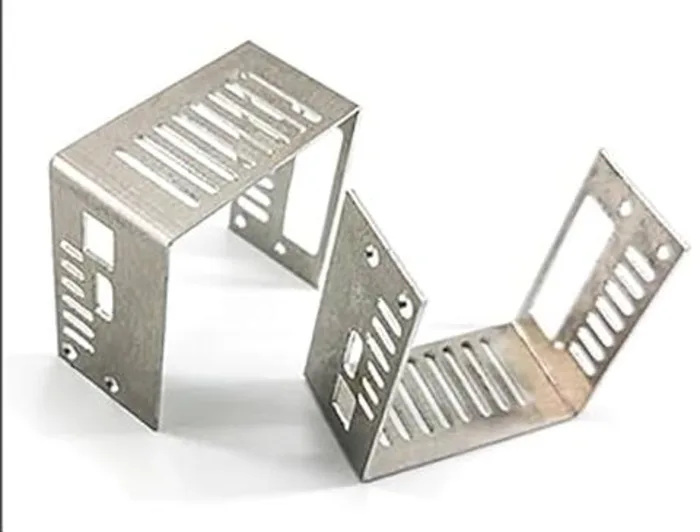

Gabinetes y chasis de lámina
Componentes de lámina doblada para gabinetes, racks y estructuras donde el ángulo final afecta el ensamble.

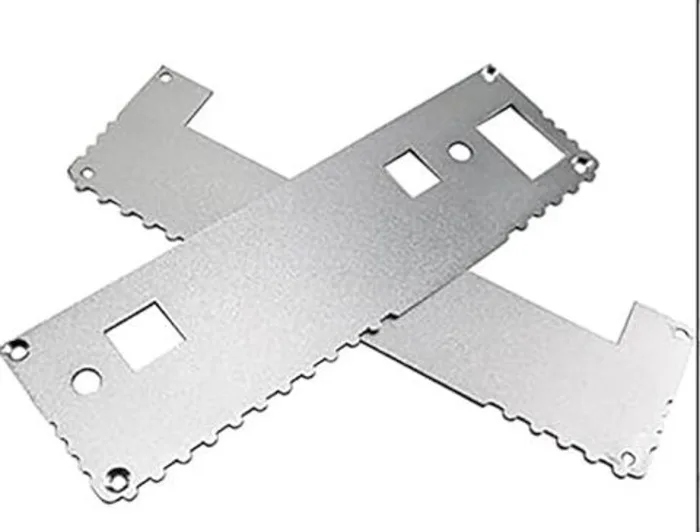

Componentes estructurales
Piezas de soporte y estructura para equipo industrial, agrícola o de construcción que requieren medidas consistentes.

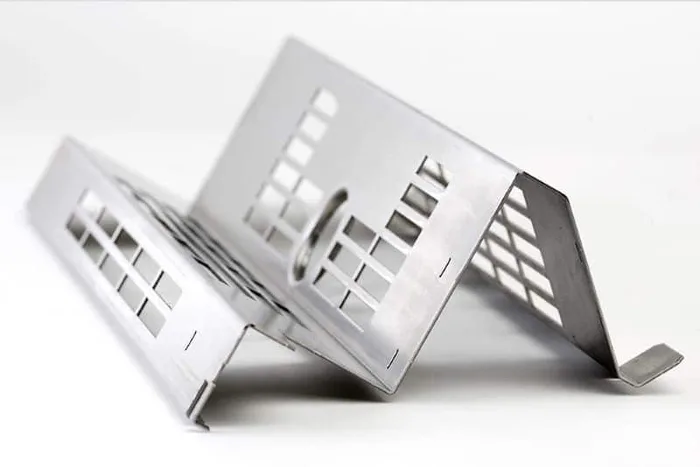

Piezas previas a soldadura
Componentes doblados que después se integran a una celda de soldadura robotizada, donde la consistencia del doblado facilita el ajuste de la celda.
Preguntas frecuentes
Dudas comunes sobre dobladoras CNC
¿Qué es una dobladora CNC?
Es una máquina dobladora de lámina controlada por computadora, que repite el ángulo y la medida de doblado programados en cada pieza, sin depender del ajuste manual de un operador en cada ciclo.
¿Cuál es la diferencia entre una dobladora CNC y el doblado robotizado?
La dobladora CNC controla el movimiento de la prensa que dobla la lámina. El doblado robotizado agrega un brazo robótico que carga, posiciona y retira la pieza de la dobladora, automatizando también el manejo de material.
¿Las dobladoras TMA sirven para distintos espesores y longitudes de lámina?
Sí. El espesor y el largo del doblez definen el tonelaje: en acero al carbón, cada milímetro de espesor pide alrededor de 8 toneladas por metro de doblez, así que lámina de 3 mm en 3 metros necesita unas 72 toneladas. La línea TMA va de 40 a 800 toneladas y de 1,500 a 8,000 mm de longitud; en la evaluación técnica revisamos tu pieza para definir la capacidad exacta.
¿Qué capacidades de tonelaje manejan las dobladoras TMA de Master Steel?
La línea TMA que integramos va de 40 a 800 toneladas, con longitudes de doblado de 1,500 a 8,000 mm, cubriendo desde piezas de gabinete hasta estructuras de gran formato.
¿Cuánto cuesta una dobladora de lámina CNC?
Depende del tonelaje, de la longitud de doblado y de si la integras con doblado robotizado. La línea TMA va de 40 a 800 toneladas y de 1,500 a 8,000 mm de longitud, así que un equipo para gabinetes y uno para estructuras de gran formato son inversiones muy distintas. En la evaluación técnica revisamos tu pieza y tu volumen para cotizarte el equipo correcto.
Recursos
Sigue explorando
Soldadura láser industrial
Para unir lámina delgada con un cordón limpio y menos deformación por calor, en equipo fijo o portátil.
Automatización industrial
Cómo combinamos doblado, soldadura, maquinado y manejo de material en una sola línea para tu planta.
¿Qué es la automatización industrial?
Guía de tipos de automatización y de cómo decidir por dónde empezar en tu planta.
¿Necesitas repetibilidad en tu doblado de lámina?
Cuéntanos tu material, tu espesor y tu volumen, y te decimos qué dobladora CNC TMA tiene sentido para tu planta.
